雙效溴化鋰制冷機工作原理

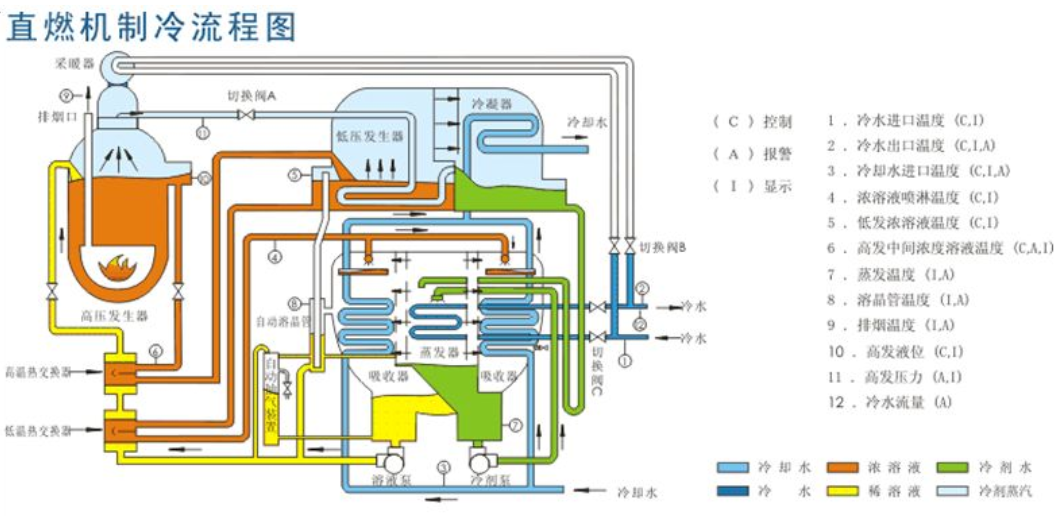

雙效溴化鋰制冷機,一般形式為三筒式。主要部件由：高壓發生器、低壓發生器、冷凝器、吸收器、蒸發器、高溫換熱器、低溫換熱器、冷凝水回熱器、冷劑水冷卻器及發生器泵、吸收器泵、蒸發器泵和電氣控制系統等組成。制冷原理為：吸收器中的稀溶液，由發生器泵分兩路輸送至高溫換熱器和低溫換熱器，進入高溫換熱器的稀溶液被高壓發生器流出的高溫濃溶液加熱升溫后，進入高壓發生器。而進入低溫換熱器的稀溶液，被從低壓發生器流出的濃溶液加熱升溫后，再經凝水回熱器繼續升溫，然后進入低壓發生器。
?
?
?
進入高壓發生器的稀溶液被工作蒸汽加熱，溶液沸騰，產生高溫冷劑蒸汽，導入低壓發生器，加熱低壓發生器中的稀溶液后，經節流進入冷凝器，被冷卻凝結為冷劑水。
?
?
?
進入低壓發生器的稀溶液被高壓發生器產生的高溫冷劑蒸汽所加熱，產生低溫冷劑蒸汽直接進入冷凝器，也被冷卻凝結為冷劑水。高、低壓發生器產生的冷劑水匯合于冷凝器集水盤中，混合后導入蒸發器中。
